第二代 3D V-Cache
AMD 新發表了一篇題為「平衡延遲堆疊式快取」的研究論文，探討未來晶片上堆疊 L2 快取的方法，同時盡可能提供更低的延遲，該論文專利註冊號是 US20260003794A1。

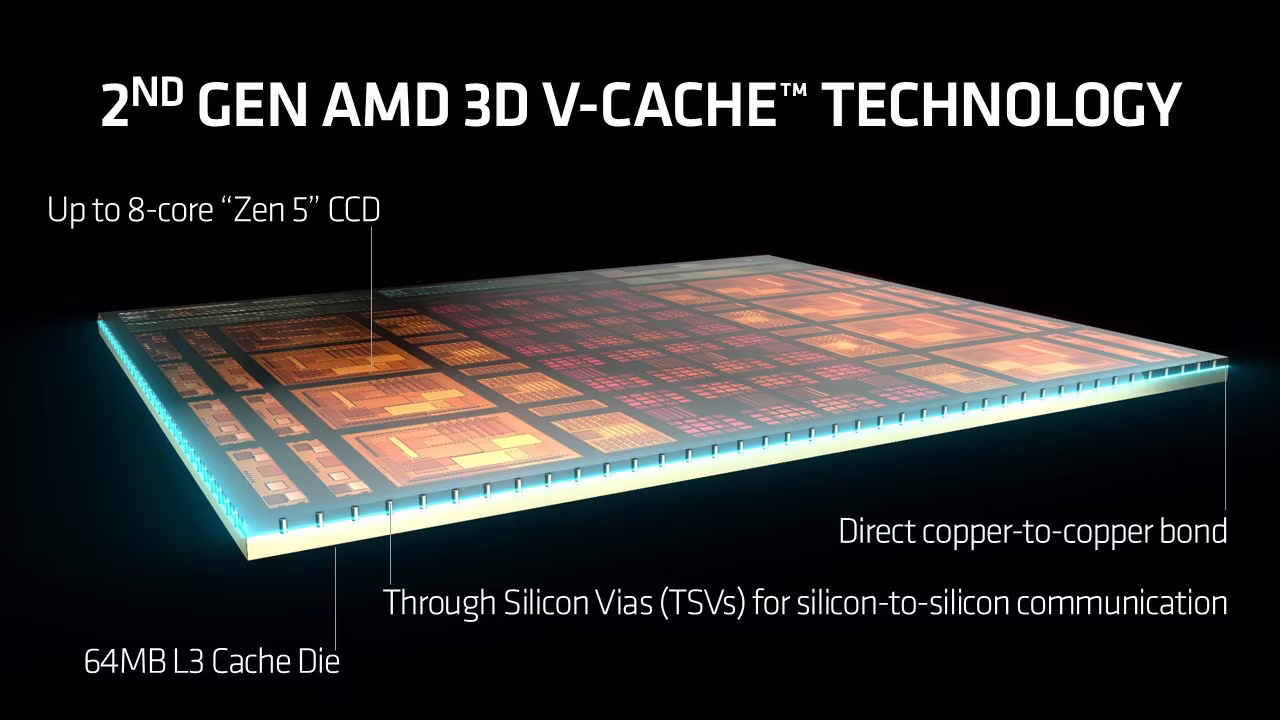

目前大家所熟知的堆疊式快取便是 AMD 推出的 3D V-Cache，運用矽通孔連接主體運算晶片和快取記憶體。
現在的第 2 代 3D V-Cache 把快取記憶體墊在主體運算晶片和基板之間，藉此提高主體運算晶片的散熱效率，已應用於 Ryzen 9000X3D 系列消費級處理器與特定 EPYC 資料中心處理器，都顯著增加 L3 快取容量。
AMD 打算把這個技術延伸到 L2 快取，專利說明範例中堆疊式的 L2 快取包含 4 個 512KB 區塊，組合成 2MB 的 L2 堆疊快取，最大可擴展至 4MB。
AMD 在論文中指出，由於堆疊式快取集中在基礎晶片的上方，相較於需要另外安排額外佈線的平面式快取擁有更小的物理距離，延遲也會更低。
一般來說，平面式 1MB L2M 快取的典型延遲為 14 個時脈週期，而堆疊式 1MB L2M 快取的延遲可縮小至 12 個時脈週期，略優於平面式快取。
另一方面由於存取週期縮短，同步減少快取單元的啟用時間，快取便可更快從運作狀態切換至閒置狀態，再加上佈線短同時帶來訊號負載降低，兩種特性都能進一步降低功耗。
AMD 並未說明何時能實現堆疊式 L2 技術，總之我們拭目以待。
